Welcome To Poyraz Ballistics
1. Yerli ve Milli olması,
2. Tamamen veri akışına kapalı tüm mühimmat veritabanı yüklü halde internetsiz çalışabilmeye imkan tanıması,
3. Uzun mesafe ve ekstra uzun mesafelere atış yapacak keskin nişancıların atış için kullanacakları mühimmata ait özel veri niteliğinde bulunan form faktör değerini , Stabilite Faktör, süpersonik menzilini hesaplama esnasında ana ekrandan görebilmesi,
4. Balistik katsayı değerlerinin virgülden sonra G1 ve G7 sürüklenme modelleri çoklu sayı olarak girilebilmesi ve bu değerlerin birbirine çevrilebilmesi,
5. Ana ekranda girilen mühimmatın Balistik katsayısı G7 ise hesaplanmış G1 ini göstermesi, eğer girilen mühimmatın Balistik katsayısı G1 ise hesaplanmış G7 sini göstermesi,
6. Geniş mühimmat balistik verisine sahip olması. Yaklaşık, 4000 (dört bin) adet fişek, 3400 adetten fazla G1 çekirdek, yaklaşık 730 adet G7 çekirdek veri tabanına imkân tanıması,
7. Her türlü kullanıcıya sade ve basit yöntemlerle hızlı bir şekilde doğru ve net verilerin alınabilmesi için geniş bilgi verilerinin girilmesine imkan tanıması,
8. Ana menü, ara yüzlerinin sade, basit ve hızlı bir kullanım sunması
9. Mühimmat hızlarından G1 ve G7 sürüklenme modelleri olarak balistik katsayı hesabını yapabilmesi ( Bu veri 900mb. Basınç, 15 C derece ve %50 nem atmosferik şartlarında tam doğru değeri vermektedir)
10.Kullanılacak mühimmatın silaha göre stabilite faktör değerini hesaplaması ve paylaşması
11. Eğimli atışların hesaplanması
12. Spin dirift etkisini, Rüzgar dikey saptırmasının yani Aeordynamic jump etkisi, Corilois effect etkilerini kullanıcının isteğine göre hesaba katabilecek özellikte olması
13. Sıfırlama esnasında oluşabilecek telafi hesaplamalarını hesaplayabilme özelliği
14. Balistik tablo oluşturulabilmesi
15. Oluşturulan balistik tablolarda mühimmatın süpersonic ve transonik menzile girdiği alanı farklı renkle göstermesi,
16. Çok sayıda kullanıcı ve silah profili oluşturulabilmesi,
17. Türkçe ve İngilizce dil desteği,
18. DOF-6 hesaplama yapabilmesi,
Program mühimmatın balistik hesaplamalarını girilen verilere göre hesaplayıp metre metre mühimmatın balistik katsayısını yorumlamaktadır. Bu hesaplamaları veri alt tabanında kullanılan çok sayıda radar verisine ve algoritma hesaplamalarına dayanan sonuçlar vermektedir.
DOF 6 değerinde hesaplama yapılarak mühimmatın çok yönlü değerlerinin hesaplanarak hassas klik değerlerinin elde edilebilmesi, (Bu yöntem dünya da kullanılan balistik programlarda DOF 3 veya DOF 4 olarak uygulanmaktadır. Bu yöntemle mühimmatın sadece kısıtlı ölçülerde değerleri hesaplanarak düşük hassasiyette klik değerleri vermektedir.)
Değiştirilmiş nokta-kütle modelinde olduğu gibi, 6 DOF hesaplaması, zamanın bir fonksiyonu olarak konum ve tutumu veren üç öteleme serbestlik derecesi ve üç dönme serbestlik derecesi içerir. Basitleştirilmiş 6 DOF, merminin hem eğimini, yalpalamasını ve dönüşünü hem de yukarı/aşağı, sol/sağ ve ileri/geri hareketini izler.
Diğer hesaplama modellerinden en büyük fark, 6DOF'un sadece yörünge eğrisi üzerindeki noktaları hesaplamak yerine, uçuş sırasında her zaman merminin gerçek yörünge yolunu modellemesidir. Simülasyonlarda tüm dönme serbestlik dereceleri mevcut olduğundan merminin stabilite özellikleri yörünge entegrasyonu sırasında elde edilir. Ayrıca, Poyraz balistik uygulamasının stabilite analizi, diğer birçok balistik programın yaptığı gibi sadece ikincisini değil, hem dinamik (Sd) hem de jiroskopik (Sg) stabilite faktörlerini dikkate aldığından diğer balistik programların çoğundan daha gelişmiştir. Sd özellikle uzun menzilli atışlarda merminin transonik stabilitesini analiz etmek açısından önemlidir
Poyraz Ballistics programanın 6 DOF hesaplaması, çok sayıda mermi için hesaplanan aerodinamik değerler tablosuna ve uygulama verilerinin arka plan bilgilerinde dayanmaktadır. Programda çeşitli aerodinamik (form faktör) katsayılar ve mermi özellikleri yer almaktadır: Doppler radar verilerinden elde edilen sürükleme katsayısı, her mesafe (1’er metre aralıklarla) için yeniden hesaplanan balistik katsayısı, Normal kuvvet katsayısı eğimi, yunuslama momenti katsayısı eğimi, yuvarlanma sönümleme momenti katsayısı, iki stabilite türevi, Magnus kuvvet katsayısı eğimi ve Magnus kuvvet momenti. Tüm bu katsayılar Mach sayısının fonksiyonları olmalıdır.
Hesaplanan bu değerler, Poyraz Ballistics uygulamasındaki her mermi için dikkate alınır. Bu aynı zamanda diğer mermiler için aynı düzeyde doğruluk sağlamamızın nedenidir; 6 DOF'u kullanmak bu arka plan verilerini gerektirir.
Doğruluk yalnızca verilere değil, aynı zamanda hava durumuna, ekipmana, zihinsel hazırlık gibi durumlara da bağlıdır. Poyraz Ballistics uygulaması, o mükemmel atışı yapmanız için size en iyi verileri sağlar. Gerisi size kalmış…
PROGRAMIN KULLANIMI
Poyraz Ballistics programı 3 ana başlıkta; silah, optik ve mühimmat verilerini istemektedir.
(1) Silahla ilgili veriler
(a) Silahın Twiste Rate (Hatve) boyunu
(b) Silahın yiv ve setlerinin dönü yönünü (SAĞ mı SOL mu) istemektedir
Balistik programlar silahla ilgili istedikleri bu verileri balistik bölümünde anlatılan tüm hesaplamalardaki formüllerin yerine koyarak sonuçları çıkarmaktadır. Örneğin silahın hatve boyunu o silahta kullanılan mühimmatın stabilite faktör hesabından, spin dirift hesabına kadar hemen hemen her yerde kullanmaktadır. Yiv ve set yönünün sağ veya sol olmasına göre spin dirift hesabında mühimmatın havada giderken ne kadar sağ ya da sola kaydığını hesaplayıp atış kliklerinin doğru verilmesini sağlamaktadır.
(2) Optikle ilgili olarak
(a) Silahı sıfırlama mesafesi,
(b) Namlu ortası ile dürbün ortası arası mesafe (monte yüksekliği)
(c) Dürbünün yan ve yükseliş olarak klik değerleri istemektedir.
Sıfırlama mesafesini, namlu mermi yolu hesaplamalarında kullanmaktadır.
(3) Mühimmatla ilgili olarak
(a) Kullanılan mühimmatın çekirdeğinin ağırlığı
(b) Kullanılan mühimmatın çekirdeğinin uzunluğu
(c) Kullanılan mühimmatın çekirdeğinin çapı
(ç) Kullanılan mühimmatın balistik katsayısı (G1 veya G7)
(d) Kullanılan mühimmatın namlu çıkış hızını istemektedir.
Balistik programlar mühimmatla ilgili istedikleri bu verileri balistik bölümünde anlatılan tüm hesaplamalardaki formüllerin yerine koyarak sonuçları çıkarmaktadır.
10 ana verinin haricinde balistik program uzak mesafe atışlarında hassasiyeti arttırmak için aşağıdaki özelliklere sahiptir,
(a) Spin dirift etkisi
(b) Rüzgar dikey saptırma etkisi (Aeordynamic jump)
(c) Corilois effect etkisi (1000 metre üstü atışlarda açılması önerilir)
Balistik programın bu hesaplamaları kliklere yansıtması için aktif hale getirilmesi gerekmektedir. Balistik program bu ver
(a) Basınç
(b) Sıcaklık
(c) Nem
(ç) Rüzgarın hızı ve yönü verilerini istemektedir
Balistik program hedefle ilgili olarak;
(a) Hedefin mesafesini
(b) Hedefin eğim açısını istemektedir.
Özet olarak bir balistik programı kullanılırken sırayla;
İlk olarak kullanılacak ayarlar menüsünden ölçü birimlerinin istenilen değerlerde ayarlanması gerekmektedir.
BASINÇ DEĞERİ OLARAK: MİLİBAR (hpa), MMHg, INHG
SICAKLIK DEĞERİ OLARAK: C veya F DERECE
RÜZGAR HIZ DEĞERİ OLARAK : METRE/SANİYE veya KM/S
ÇEKİRDEK UZUNLUKLAR : MİLİMETRE veya İNÇH
ÇEKİRDEK ÇAPI: İNÇH veya MM
AĞIRLIK BİRİMİ: GRAİN veya GRAM
MESAFE BİRİMLERİ: METRE
YÜKSEKLİK BİRİMLERİ: SANTİMETRE Olarak ayarlanmalıdır
Daha sonra sırayla
(a) Tüfek, dürbün ve mermi le ilgi veriler girilmeli
(b) Atmosferik şartlarla ilgili veriler girilmeli
(c) Hedefin mesafesini ve hedefin bize göre olan eğim açısını girilip HESAPLAMA yapmak gerekir.

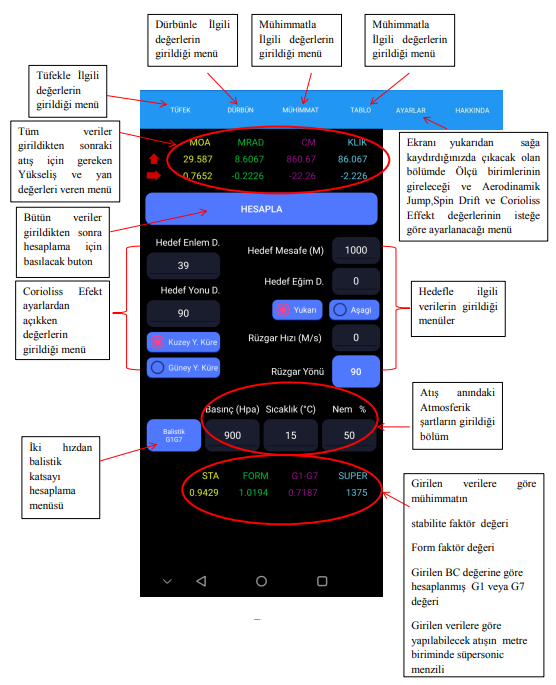

Programın ikonuna basıldıktan sonra 2sn süreyle program logosu görüldükten sonra ana ekrana açılacaktır

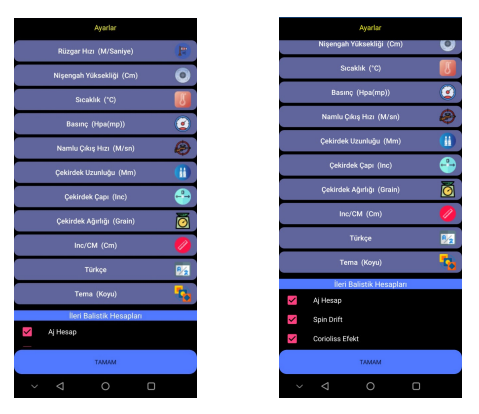

Program kullanılmaya başladığında yapılacak ilk işlem ayarlar menüsünden kullanıcı ayarlarının yapılması gerekmektedir. Ayarlar menüsünden, ölçü birimleri hava ölçüm cihazında kullanılacak birimlerle aynı yapılmalıdır.
Dil seçeneği Türkçe ve ingilizce olarak sunulmaktadır.
Cihazın teması isteğe göre koyu veya açık olarak ayarlanabilmektedir.
Spindrift, Aerodinamik Jump ve Corilois effect menüsünü açık konuma alınmazsa balistik program hesaplamalara bu özellikleri katmadan hesaplama yapacaktır.
Corilois effect sekmesi açık konumuna alındığında, ana ekrandaki, hesapla butonun altında corilois effect bölümü açılacak ve atış anındaki enlem, atış yapılan hedefin açısı ve hangi yarım kürede olduğunun girilmesini isteyecektir. Eğer Corilois effect sekmesi kapalı ise bu bölüm ana menüde gözükmeyecektir.

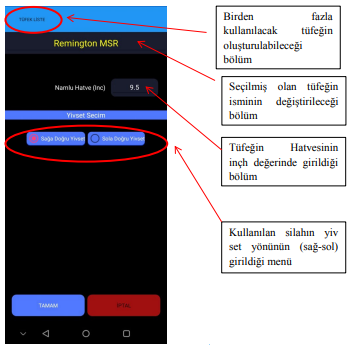

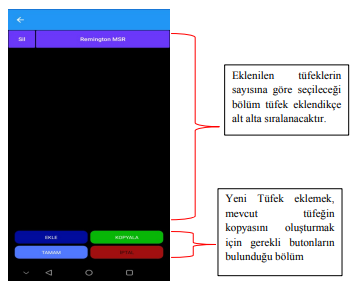

2’nci işlem olarak balistik programa silah, mühimmat ve optikle ilgili verilerin girilmesi gerekmektedir. Ana menüden ilk önce TÜFEK sekmesine basıldığında ve aşağıdaki menü açılacaktır.

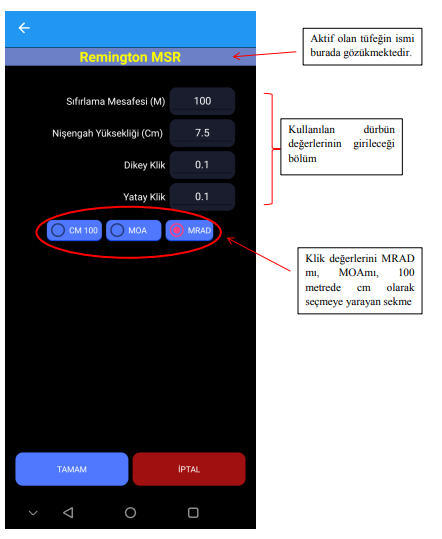

Tüfekle ilgili veriler girdikten sonra ana menüden dürbün ile ilgili verilerin girilebilmesi için DÜRBÜN sekmesine basıldığında açılan menüde istenilen veriler girilerek TAMAM sekmesine basıldığında ana menü ekranına dönülecektir.

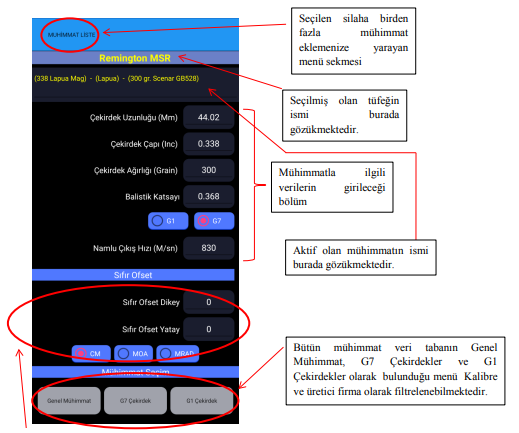

Dürbün ile ilgili veriler girildikten sonra ana menüden mühimmat ile ilgili verilerin girilebilmesi için MÜHİMMAT sekmesine basıldığında açılan menüden istenilen veriler girilirek TAMAM sekmesine basıldığında ana menü ekranına dönülecektir.
SIFIR OFSET BÖLÜMÜ :
Belirli bir mühimmata göre sıfırlanmış silahta, başka bir mühimmatla atış yapılacaksa sıfırlama mesafesinde ki toplam düşüş farkını girildiği bölümdür.
Örneğin, M110 silahında 0,308 cal Lapua B476 170 grain mühimmatıyla atış yapılacaksa namlu 100 metrede nişan noktasının yaklaşık 8 cm yukarısına bakacaktır. Ama 0,308 cal Lapua B476 170 grain mühimmatına göre sıfırlanmış silahta 0,308 cal. Subsonic 200 grain müh. atış yapılacaksa bu müh. 100 metredeki düşüşü yaklaşık 49 cm’dir. Buraya dikeyde 49-8:41 cm fark girilmesi gerekmektedir.
Bir nevi balistik programı 100 metrede 41 cm aşağıya sıfırlıyormuş gibi veri girilmesi gerekecektir.
Dikey değeri -41 cm olarak girilmelidir.

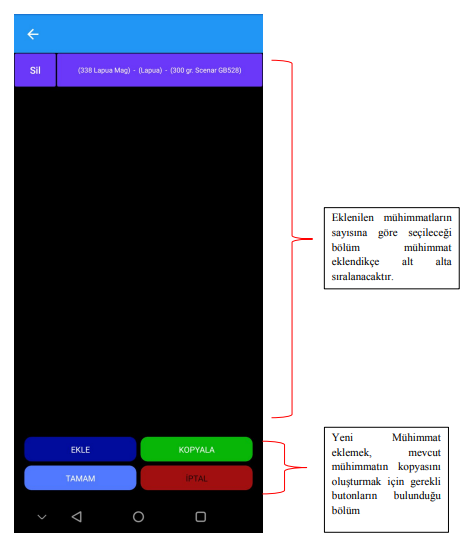

Eğer aynı tüfeğe birden fazla mühimmat eklenmek isterse mühimmat liste sekmesine basılması ve aynı silaha birden fazla mühimmat kayıt edilerek liste halinde görülebilir.
3’ncü işlem olarak bütün verileri girdikten sonra ana ekran menüsüne geçip sırasıyla
(a) Atış anındaki atmosferik şartları
(b) Hedefin mesafesi ve eğim açısını
(c) Rüzgar yönünü ve şiddetinin değerlerinin
(d) Corilois Effect açıldıysa hedefin bulunduğu enlem hedef açısı ve hangi yarımkürede olduğumuz bilgilerinin girilmesi gerekmektedir.
Ardından HESAPLA butonuna basarak çıkan klik değerlerini dürbüne girilmesi gerekmektedir

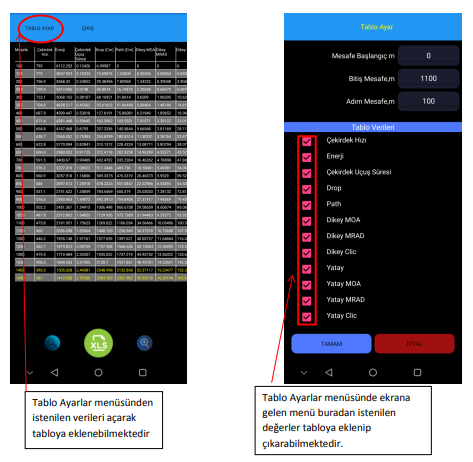

(a) Atış Tablosu Oluşturmaya Yarayan Ana ekrandaki Tablo sekmesinden girildiğinde yukardaki resimde görüldüğü gibi atış tablosunu vermektedir. ^^ + ^^ veya ^^ - ^^ tuşlarıyla tablo yakınlaştırılıp uzaklaştırılabilmektedir. XLS butonuna basılırsa tabloyu Excel dosyası yapıp göstermektedir. Kullanıcı isteğine göre bu tabloyu telefona kaydedebilmektedir.
Tabloda sarı renkle başlayan mesafe mühimmatın Süper sonic menzildeki en son sınırı göstermektedir.

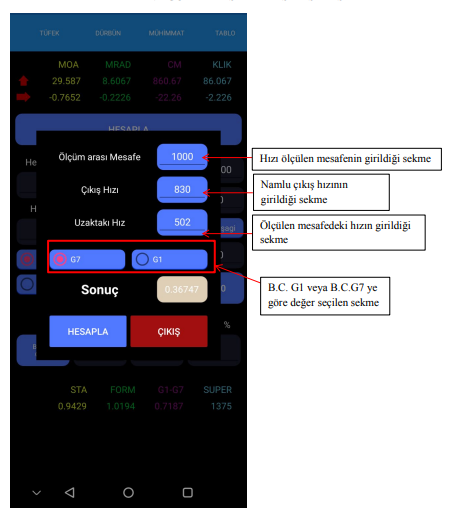

İki hızdan Balistik katsayı hesaplama menüsü ana ekranda bulunmaktadır. Açıldığında yukarıdaki menü açılmaktadır. En doğru sonucu 900mb, 15C derece ve %50 nemde vermektedir.
(3) POYRAZ BALLISTICS BALİSTİK ANA EKRANDA GÖZÜKEN STA, FORM, G1-G7 VE SUPER DEĞERLERİNİN ANLAMLARI
1- STA: Stabilite Faktör değeri
(1) HATVE (TWİSTE RATE) : Çekirdeğin namlu içerisinde bir tam tur döndüğünde namlu içerisinde aldığı mesafeye hatve denir. (1:8’’ hatve demek namlu içerisindeki çekirdeğin 1 turunu 8 inch’te aldığını ifade etmektedir.)
(2) STABİLİTE FAKTÖR (SG) : Bir merminin havada ne kadar kararlı kaldığını gösteren sayıdır.
Hatve merminin havada stabil gidebilmesi için çok önemlidir. Bir silah üretiminde en önemli olan konu mermiye göre namlu üretmekten geçmektedir. Mermi için uygun namlu hatvesini seçmek için Stabilite Faktör formülü kullanmamız gerekmektedir. hesaplama sonucunda;
Bir mühimmatın Stabilite faktörü;
1.4 ve üzeri çıkarsa iyi stabil bir mühimmat olduğunu,
1.0 ile 1.4 arası çıkarsa kabul edilebilir stabilitede olduğunu (test edilmesi gerektiğini)
Mühimmatın Balistik katsayısından çok hızlı bir şekilde havada kaybederek gideceğini 1.0 ve altı olursa kararsız ve büyük olsasılıkla takla atan stabilitede bir mühimmat olduğunu göstermektedir.
Bu verinin 1,4 ün üstünde kalması mühimmat stabilitesi açısından çok önemlidir.
2- FORM: Form faktör değeri
Form Faktör değeri, mermi verimliliği ve performans potansiyelinin daha evrensel bir Aerodinamik özlleğinin göstergesidir.
Merminin form faktörü, merminin ağırlığından bağımsız olarak, ne kadar verimli uçtuğunun bir ölçüsüdür. Eğer bir mühimmat form faktörü göz ardı edilip, B.C.na göre değerlendirilir ise, mermi sadece ağır olduğu için yüksek BC'ye sahip olacak, ama ağırlığından dolayı düşük bir namlu çıkış hızına sahip olmaktan zarar görecek ve performansı yüksek BC'nın ima ettiği kadar iyi olmayacaktır.
Hesaplama sonucunda form faktör değeri düşük olması mühimmatın gücünü ve hızını daha uzak mesafelere kaybetmeden taşıyabildiğini göstermektedir.
1 ve üstü G7 form faktöre sahip mühimmatlar normal
1-0,9 arası G7 form faktöre sahip mühimmatlar iyi
0,9 ve altı G7 form faktöre sahip mühimmatlar çok iyi olarak kabul edilmiştir.
Uzak mesafe atışlarında yapılan mühimmatlarda form faktörün kesinlikle 0,9’un altında olması gerekmektedir.
3- G1-G7: BCG1-BCG7
Mühimmat menüsüne verilerinin girildiği kullanılacak mühimmatın eğer menüde G7 seçildiyse G1 balistik katsayısının hesaplanarak gösterildiği
Eğer menüde G1 seçildiyse G7 balistik katsayısının hesaplanarak gösterildiği değerdir.
Kullanıcı otomatik olarak ana ekranda kullandığı mühimmatın diğer Balistik Katsayısını da görmektedir.
4- SUPER: Super Sonic Menzil
Kullanıcı atış için girmiş olduğu tüm veriler sonucunda atacağı mühimmatın kaç metreye kadar süpersonik hızda kalacağını ana ekranda görmektedir.
